    TOXICMANczANSO - český balon na hranici vesmíru

    czANSO.com

    Czech Amateur Near-Space Object
    *
    blog: blog.czANSO.com
    *
    FB page: facebook.com/czanso
    *
    Foto z letu: http://czanso.com/flight/index.php?c=fotky-z-balonu
    Video z letu: http://czanso.com/flight/index.php?c=videa-z-balonu
    rozbalit záhlaví
    TRANCEWARP
    TRANCEWARP --- ---
    OVCE: co psali? ;))
    OVCE
    OVCE --- ---
    Zrovna dnes se mi stalo, že jedu takhle na mašině od Olomoca a předemnou přistal bílej balónek s něčím v podvěsu. Zaradoval jsem se, že to bude asi nějakej experiment. No byl to jen vzkaz ze svatby. Uletěl jen 50km. :-)
    TOXICMAN
    TOXICMAN --- ---
    OVCE: vítej :)
    příští týden doufám dorazí poslední komponenty, vyzkoušim funkci a potom uděláme desky podle prostoru v boxu...
    naposledy přijde na řadu spojení programových částí a testování odběru, výdrže baterií
    OVCE
    OVCE --- ---
    Už jsem tu dlouho nebyl (budujeme to olomoucké muzeum). Koukám, že se dostáváte do stádia pokusů. Ten pirokontejnerek na odstřižení lanka je dost efektní. :-)
    AKA_THE_A
    AKA_THE_A --- ---
    nápad byl pouze v tom, že zařízení (může to bejt i termit či cokoliv jinýho, co ten balón zlikviduje) je v tom balónu, kde tak rychle nepromrzne (nebo to stihne?)

    jinak jsem si ještě vzpoměl na maníka z pyrofora.cz, kterej odpaloval raketky laserem :D
    TOXICMAN
    TOXICMAN --- ---
    AKA_THE_A: výbušné věci nebrat... uvědomte si, že to může spadnout kamkoli a pokud balon praskne sám, byl by dělobuch i po dopadu na zem aktivní, to nebudu riskovat
    THERIDANE
    THERIDANE --- ---
    AKA_THE_A: izolovanej by nebyl, ale proč ne, že jo :) jedinej problém bych viděl v nutnosti vést dráty k palníčku až úplně nahoru (další cca metr), a po detonaci by tam ty kabely plandaly
    AKA_THE_A
    AKA_THE_A --- ---
    THERIDANE : a co flash dělobuch přímo v balónu? (byl by izolovanej od tý šílený zimy)
    (chtěl jsem to původně napsat na pyroforum, ale jak se zdá, už jste se asi rozhodli pro jinou metodu..)
    TRANCEWARP
    TRANCEWARP --- ---
    THERIDANE: tvoje kung fu je velke ;)
    THERIDANE
    THERIDANE --- ---
    Blog člověka, co učí balonovej seminář na Midwestern U, Illinois
    http://aaronridley.wordpress.com/
    THERIDANE
    THERIDANE --- ---
    ať hledám jak hledám - tady na nyxu fakt není auditko pro radioamatéry a podobný etnika? O_o
    TOXICMAN
    TOXICMAN --- ---
    THERIDANE: masterpiece! díky moc
    THERIDANE: přesně, nemusim nic dodávat :)
    THERIDANE
    THERIDANE --- ---
    jinými slovy když my budeme chtít dolů a balon ještě ne, tak to použijeme, ale v normálním případě by měl balon sám prasknout v předepsané výšce a mělo by to přistát s náma, bez aktivace

    platí o tom kondomová analogie: je lepší to mít a nepotřebovat, než potřebovat a nemít
    THERIDANE
    THERIDANE --- ---
    NECROMAN: žhavička fungovat bude (muset) ... a je to jen nouzovej odstřih pro případy, kdy se balon dostane na trasu mimo hranice nebo např. pokud unikne část helia a přestane stoupat... pokud nevystoupá do "burst altitude", tak by se už nevrátil, a tak ho musíme umět sundat sami
    NECROMAN
    NECROMAN --- ---
    THERIDANE: najs, jeste poresit, jak se to bude chovat v -50°C a take otazka, kdy se to ma spustit - po prasknuti balonu? Jak to bude probihta, kdyz to cele zacne padat vcetne kusu balonu?
    THERIDANE
    THERIDANE --- ---
    A ještě "highspeed" video :o)
    THERIDANE
    THERIDANE --- ---
    Svátek práce byl oslaven prací :]

    Vyzkoušel jsem dvě metody odstřižení balonu - elektrickým žhavičem a pyrotechnicky. Použijem elektriku, takže pyrotechniku jsem si udělal jen tak pro radost ^^

    Elektrický odstřih
    Kolem hlavního lana je v jednom místě omotán odporový drát a ze strojovny je k tomu přiveden dostatečně tlustým kabelem proud. Palubní počítač to sepne přes výkonový MOSFET tranzistor, drát se rozžhaví a přetaví nylonové lano napůl.

    V dnešním testu jsem palubní zdroj nahradil otřískanou polní autobaterkou a výkonový MOSFET tranzistor levou rukou.

    (klikněte na to, je to video)


    Analýza: na 0:05 je slyšet, jak se pod tíhou 1kg závaží přetrhaly odporové dráty, ale naštěstí se to tou tíhou rozpletlo a uvolnilo. Půjde to vyřešit volnějším vázáním a volnou smyčkou, která bude představovat rezervu.

    Pyrotechnický odstřih
    Lano prochází kanálkem pyrotechnického střihače, který po vykonání práce zůstane na straně balonu a nebude tak představovat pro náš padák riziko. Proti elektrice má výhodu v tom, že k sepnutí mu stačí minimum proudu, tak nepotřebuje dedikovanou baterii (překlene se to kondenzátorem).

    Nejdřív jsem udělal testovací dutinku s nalisovanou složí na změření rychlosti hoření (video):

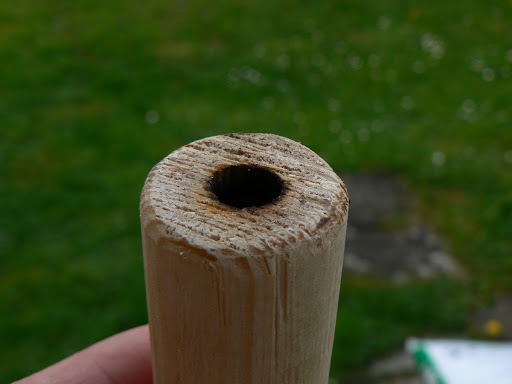

    Vyšlo to na krásných 5 mm/s, takže jsem pro prototyp střihače zvolil nálož 10 mm dlouhou - 2 sekundy hoření. Dutinka je i po 14 s hoření prakticky netknutá:

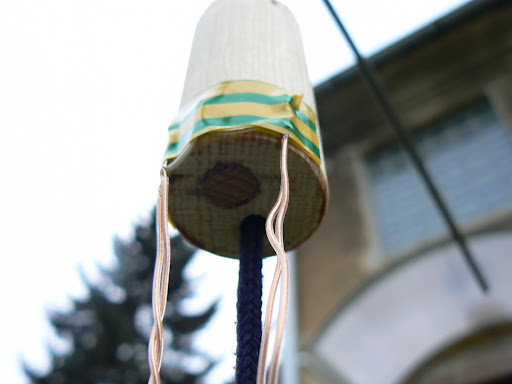

    Pro větší bezpečnost (aby plameny nešlehaly dolů na padák) jsem nálož uzavřel do oddělené dutiny a horké plyny vedl k lanu kolmým kanálkem - plyny tak tryskají bezpečně do stran. Pyro je k lanu připevněno drátem,



    do strojovny vedou jen vodiče k palníčku. Ty jsou připevněny tak, aby šly odtrhnout malou silou.

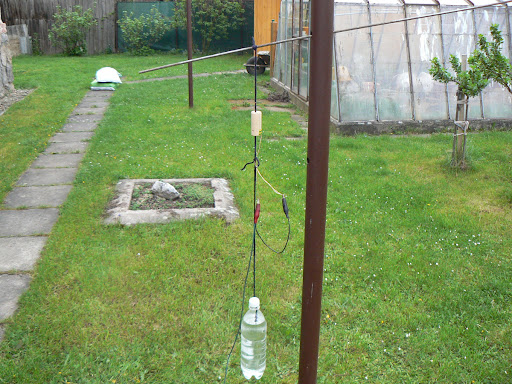

    Zkušební sestava:



    A samotná zkouška (video):

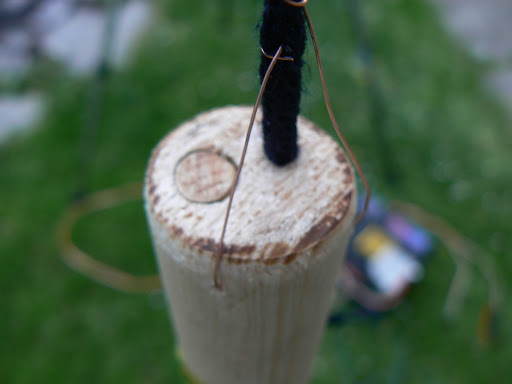

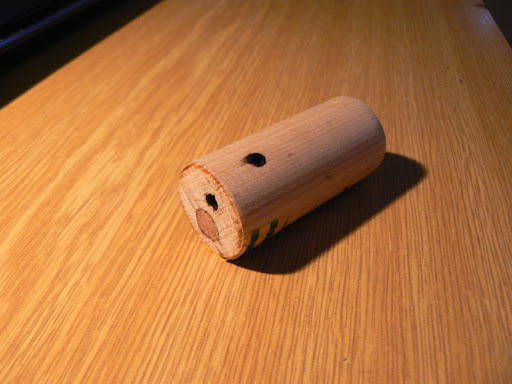

    Analýza: zkouška proběhla perfektně nominálně. Od zážehu do 100% vyhasnutí uběhlo 2.3 s, nic nezhořelo. Pyro bylo v dobrém stavu:




    CAD výkres pyrotechniky:



    I has a happy today :)
    THERIDANE
    THERIDANE --- ---
    Ještě bych doplnil, že jako cut-down zařízení teda nejspíš použijeme odporovej drát a silnou baterku, která ho rozzáří jak tyčinku plutonia. Moje pyrotechnika podle kluků a děvčat z pyroforum.org v teplotách -70° C nebude sekat dobrotu. Ani lano... :)
    ATOMIKS
    ATOMIKS --- ---
    ahoj, mohl bych dostat přístup na forum? resp já ho tam měl pod účtem atmx nebo atomiks a už se tam nějak nedostanu
    tedy hlavně mi šlo o to zjistit, jak si na tom stojíte finančně, že bych jako taky přispěl
    TOXICMAN
    TOXICMAN --- ---
    progress update
    - začínám si navrhovat schemata - posléze se vyrobí desky (pomoc přislíbil THERIDANE)

    - GPS je konečně skladem, nová objednávka:
    Copernicus DIP Module
    $74.95
    http://www.sparkfun.com/commerce/product_info.php?products_id=8146

    Antenna GPS Embedded SMA
    $11.95
    http://www.sparkfun.com/commerce/product_info.php?products_id=177

    JST 2 Pin power connector
    $0.32
    http://www.hwkitchen.com/products/jst-2-pin-power-connector/

    ACS712 Breakout
    $9.95
    http://www.sparkfun.com/commerce/product_info.php?products_id=8882
    +nějaký konektory

    objednávka půjde skrz pana Horáčka z HWKitchen (a tedy za české poštovné oproti 700,- přímo od SparkFun)

    - na cestě je lisovaná polystyrenová krabice, termobox na payload (128 Kč)
    KROJC
    KROJC --- ---
    Si přestav ty policajty."Táák pane řidiči .Řekněte stručně co se tady stalo. Noo z leva do mně naboural balon".
