BOAR:
Chapes, ze si to jen zkousim abych si udelal predstavu co a jak by mohlo byt? Tohle neni stav pred dratovanim nebo montazi. Nemam Shelly, nemam zdroj pro to RPI ani krabicku na DIN listu atd.

DANYSEK:
no s tim se prave peru, jak to usporadat/udelat aby se to tam nejak veslo. Kdyz to tam nepujde poskladat, tak tam holt nebude to RPi.

TR1: rekl bych, ze na to mas ponekud malou krabici :)

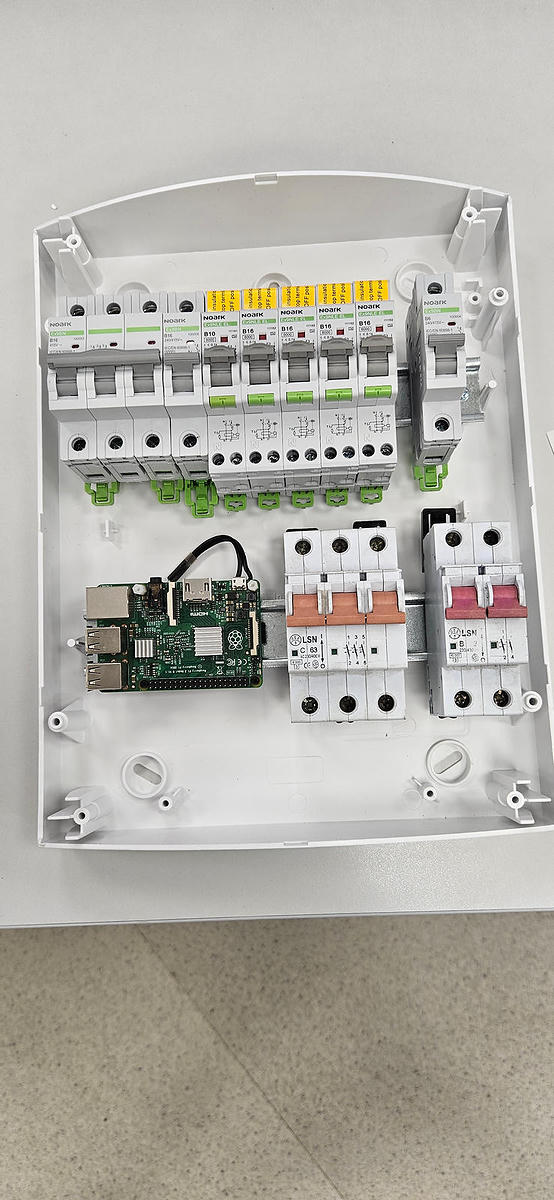

Jen pro predstavu, snazim se tohle nejak poskladat.

Prvni rada zleva doprava: sporak, mycka+lednice, svetla, pracka, kuch.linka, zasuvky1, zasuvky2, LK-BZ-3 G

Druha rada z leva do prava: RPi3b+, napajeni 5V, Shelly Pro 3EM-3CT63, Shelly Pro 2

Kdyz tam date dostatecne tenky drat, tak bude fungovat zaroven i jako pojistka :-)

Je zvlastni, ze by Shelly pozadovalo pojistky a pritom ani nespecifikuji jake. Podle me je hlavni, aby to bylo zapojene za hlavnim jisticem a ne pred (malem jsem tu chybu udelal, protoze hlavni jistic je "obracene" nez ostatni)

DACAN: tvoje reseni je levnejsi, navic tohle vyrabi PL vyrobce a neni replacement kdyby se to rozbilo a prestali ho vyrabet. tvoje reseni mi prijde lepsi.

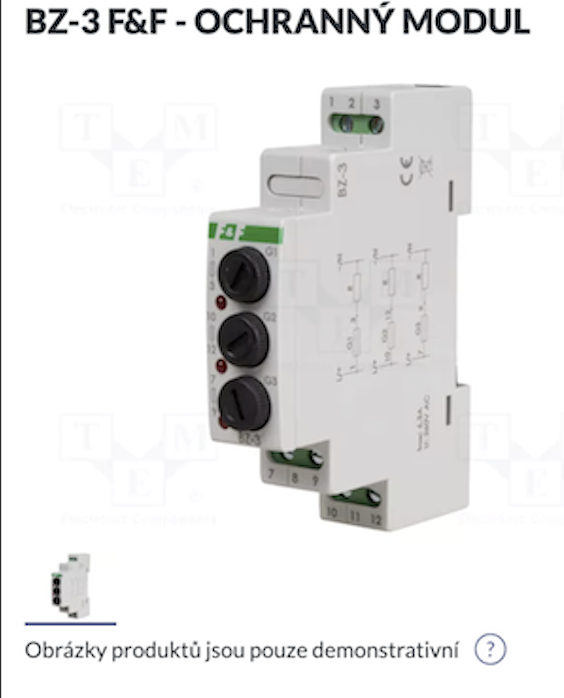

TR1: https://www.tme.eu/cz/details/bz-3/instalacni-prislusenstvi/f-f/

Akorat co koukam tak tvoje pojistka je 3 x 9 mm a jeden modul na dinu je 17,5 (predpokladam,ze tenhle multipojistkac ma 1 dilek)? takze asi nic tragickeho. jen kdybys fakt potreboval usetrit max mista.

Kde ty vysoké proudy vidíte?

TR1: Ty vysoké proudy nejsou v dokumentaci. To tam někdo napráskal, nezamyslel se nad tím, a ostatní to bezduše kopírují.

ELIJEN:
TR1:
taky jsem z toho trochu jelen.
pokud bych mel takovy pochybnosti v dokumentaci, tak bych ten HW asi nekoupil :D

TURF: CCU223 vykopneš a nahradíš těmi moduly Shelly.
Z označení svorek na tom CCU223 je zřejmé, k čemu každý vodič slouží.
Dráty od centrálního ovladače jen zakončíš nejlépe třeba malými Wago svorkami (asi bys je neměl zkratovat, takže co drát, to svorka).
Kdybys přeci jen chtěl centrální odchodové tlačítko, tak budeš potřebovat ještě jeden Shelly modul pro tento účel.

čau, pořídil jsem si 3x shelly plus 2pm, abych si v bytě nastavil automatický stahování a otvírání žaluzií. zapojení se dle návodu zdálo celkem jednoduchý, skripty na polohování jsem našel, tak jsem si myslel, že to zvládnu sám.

ale.. nenapadlo mě, že pod dvojtlačítkama najdu tohle
20260507 110855 hosted at ImgBB — ImgBB
https://ibb.co/HpRX4JK5
20260507 104059 hosted at ImgBB — ImgBB
https://ibb.co/B54TMhFf
hromadu kabelů a alnic ccu223 pod nima.

shelly se tam teď fyzicky nevejde. plus nevim jestli se nad alnic vůbec zapojit může. předpokládám a doufám, že alnic je tam jen kvůli centrálnímu tlačítku u dveří, který nepoužívám. ale netroufám si ho sám u každý žaluzie vymontovat, protože si nejsem jistej, že bych poznal kterej kabel sloužil k čemu a jak to znovu zapojit.

poradíte jak na to, ppř. nasměrujete k někomu, kdo by mi to pomohl vymontovat a shelly zapojit (praha dejvice)? dík :)

JIMX: obojí bych dal klidně i ty sondy za jistič. Ale záleží, jak má udělaný dráty. Já mám třeba sondy na přívodních drátech pod jističe (ty co jdou na takovou tu listů co rozděluje fáze do jističů.) A fáze mám vzatý za 3f jisticem pro troubu. Ale to jen proto ze tam bylo místo.
