HYENA: koukni na nastaveni delky pulzu step signalu, pro pripad ze by na te oddelovacce byli pomale optocleny, teda zalezi kde to meris, jestli pred oddelovackou na vystupu z lpt nebo na vstupu driveru na vystupu za oddelovackou

Hmm, tak jsem to proměřil a funguje všechno kromě pinu step. Když měřím dir, mění se z 0 na 5V podle směru, v pořádku. Když nastavím Low active Dir, změní se na 5V, ale signál nikde. Měřil jsem to takovym čínskym toy osciloskopem DSO138 (mám tu ještě Teslu BMM566, ale byl jsem línej jí ttahat k mašině) a žádnej signál není vidět... Na všech osách stejnej problém.

Taky bych rád nějakej návod jak rozhodit LPT cnc kontroler, já se pokoušel rozjet 3 osej driver TB6600 pod xp/i 7 když jsem to zapojil a nastavil podle schématu co k tomu přiložil Číňan,tak to prostě nemakalo,snažil jsem se to oživit v Machu3 - největší úspěch byl,že šla šťáva do motoru "zamknuly"ale to bylo všechno,laboroval jsem s tím asi 14 dni a pak to zabalil zpět do krabičky a dal do šuplíku - motory jsem nerozpohyboval,musel jsem si koupit USB cnc shield - ale radši bych ten TB driver,grbl se mi vůbec nelíbí a přijde mi takový humplácký,navíc bych potřeboval aspoň 3A driver a to ty drv8825 v shieldu nedají

To 32b jsem prehlid, to by podle vseho bezet melo asi melo. Vic asi neporadim, lpt a win pro cnc je problem, osobne povazuju tuhle kombinaci jako nepouzitelnou, mrkni se po linuxcnc, to s lpt sanci aspon nejak fungovat ma diky realtime jadru linuxove distribuce se kterou je linuxcnc dodavan.

JVCNC: Kdyby to nefungovalo, nemohl by dobře projít test frekvence ovladače, ne?

JVCNC: Jak to myslíš? mám ke kompu připojenej i ten usb. Psali, že nefunguje s W7 64bit, proto tam mám dualboot a W7 32bit.

W7 a mach jen s lpt portem nefunguje, jen pro lpt port max win xp, v manualu by o tom snad i zminka mela byt ale sem na telefonu a hledat ji nebudu

Potřeboval bych poradit...

Kdysi jsem vykšeftoval frézku Multicam 1212 z 90tých let minulýho tisíciletí. Řízení jako plotter 2,5D, výstup byl nějakej .plt soubor. Chtěl jsem z ní udělat 3D, takže jsem objednal tenhle čínskej kontroller:


Driver krokáčů je IM483


A zapojil jsem ho v minimální konfiguraci (stejně tak tou bylo i dříve), byly zapojený na svorkovnici P1 jenom piny 2, 3 a 4. piny 2 a 3 jsem napíchal podle obrázku výše jako pulse a dir. Pin 4 je napájení společný pro všechny a připojil jsem ho k výstupu PC5V (na obrázku kontrolleru vpravo dole). Svorkovnici P2 jsem nechal tak, jak byla, protože to fungovalo jinak dobře.

Nainstaloval jsem na starší komp s parallelním portem win7 32bit, ovladače a Mach se tváří, že funguje a leze z něj i 5V. Nastavil jsem piny, kroky/mm a podobně podle manuálu, ale mašina se nehýbe.

Jediné, co jsem našel je věta z manuálu (http://passthrough.fw-notify.net/download/377170/http://www.dz98.com/wjj-pdf/im483-2.pdf) driveru krokáče: Using 22 AWG wire, connect the Opto Supply to P1 Pin 1, The ground of the opto supply should be connected to the ground of your control circuitry.

Jenže na fórech všude psali, že nula od opto-supply se nikam nepřipojuje a ani předtím nebyla připojená. Základní deska měla vlastní zdroj +-12 +5 a 0, do driveru krokáče šlo taky jenom 5V a piny (svorkovnice P1) 1 a 5-8 byly nezapojený.

Mám tu nulu z kontrolleru (PC gnd) připojit k pinu 1 nebo ne?

TEAPACK: Pokud by to někoho zajímalo, tak dle pana Kabátka je chyba někde v driveru i TNCčku - oběma se nastavuje hodnota rychloposuvu, nicméně driveru ve voltech na vstupu a do TNCčka jako mm/min, takže je potřeba nastavit obě hodnoty tak, aby +- odpovídali, což znamená spočítat mechanický převod mezi motorem a jednotlivými šrouby... heh...

^.^ tak konečně se podařilo zabydlet Hermle UFW802M ...B-) sice je z něj naháč a rameno pro monitor je sundané a čeká na opravu, ale i ze stoličky to jezdí... Nicméně nemáte někdo dokumentaci k rozvaděči od těchhle strojů? Je v to po generálce od Heidenhainů a je v tom systém TNC124 (s jedním motorem a bez sledování otáček vřetene) Potřeboval bych najít postup na seřízení driveru motoru, při běžném posubu je vlečná chyba 0.4mm a při rychloposuvu vyleze přes 1mm s tím, že to pak shodí pohony...

AKA_THE_A: nebo jednodušší verze

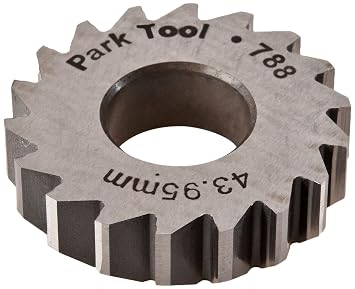

Ví někdo o nějakym nástrojáři? Chtěl bych vědět, kolik by mě stálo vyrobit krátkej výstužník na 43,9mm, něco na tenhle způsob... bude to kousat 6061 hliník, takže může bejt čistě ocelovej, karbidy netřeba...

OK, objednávku na rýsovací kapalinu budu odesílat v pondělí, tak jestli si ještě někdo vzpomene, tak mi dejte vědět. Předání možný v Praze bo to můžu poslat poštou (i na dobírku).

MICA: tak já se přidávám =)

TEAPACK: nn a nikdo se k objednávce nepřidal, tak jsem to neřešil

MICA: Ahoj, už jsi objednával tu barvu? vzorek z ebcolor jaksi nedorazil...

DA_NIELA: záleží jak to chce konkrétní podnik, museli dát nějaký specifikace formátu v jakym to chtěj...
